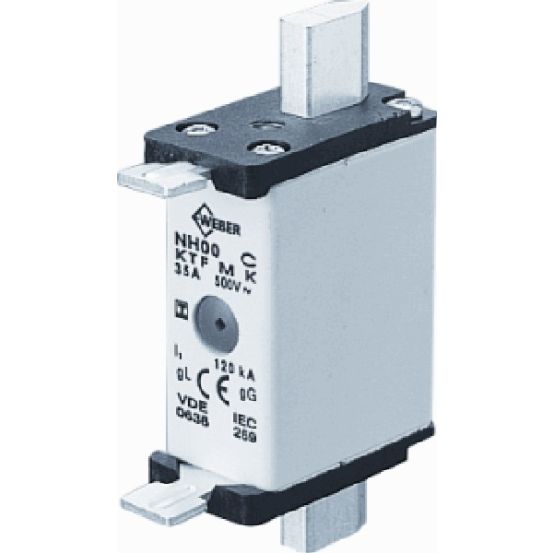

Hager Weber.Fuses - Mespatroon LNH0050MK

Hager Weber.Fuses mespatroon LNH0050MK

Hager - Weber levert een uitgebreide range NH-smeltpatronen, voor toepassing in mespatroonlastscheiders, veilighedenlastscheiders en mespatroonhouders . De uitgebreide range in alle bouwgrootten (NH000 t/m NH4) en ampèrages zorgen voor de passende beveiliging in elke verdeler. Door de duidelijke print is direct te zien welke bouwgrootte, karakteristiek en welk ampèrage de smeltveiligheid heeft. Trekoren zijn naar keuze van metaal of geïsoleerd opgesteld. De geïsoleerde metalen trekoren verhogen de aanrakingsveiligheid in situaties waar dat nodig is. Daarnaast zorgen verzilverde messen voor goede overgangsweerstanden en lage wattverliezen. Niet alleen de mespatroonhouder, maar de gehele verdeler heeft hierdoor een betere warmtehuishouding.

Kenmerken Hager Weber.Fuses mespatroon LNH0050MK

De werking van een mespatroon wordt hoofdzakelijk bepaald door de constructie van de smeltgeleider. Hiermee kan men een patroon specifieke eigenschappen geven voor een bepaalde toepassing. De smeltband bepaalt of er een tragere of een snellere onderbreking plaatsvindt. Bij overbelasting zal de smeltgeleider zo warm worden, dat het opgebrachte tin (of de tinlegering) met de smeltgeleider reageert. Deze reactie veroorzaakt diffusie van het opgebrachte tin in de smeltgeleider. De smeltgeleider krijgt hierdoor plaatselijk een hogere weerstand. Door deze hogere weerstand volgt een versnelde diffusie totdat de smeltband uiteindelijk smelt. Deze diffusie is een onomkeerbaar proces. Met de huidige smeltbandtechnologie is rekening gehouden met periodieke overbelasting, waarbij de tijd van diffunderen tot doorsmelten zeer klein gehouden wordt t.o.v. de smeltkarakteristiek. Hiermee wordt de kans op veroudering door periodieke overbelasting zeer klein gehouden. Na het doorsmelten zal er door de drijvende spanning een lichtboog ontstaan. Deze lichtboog zal de einden van de smeltgeleider verder afbranden tot de afstand tussen de einden te groot wordt om de lichtboog in stand te houden. Hiermee heeft de smeltveiligheid de stroomkring onderbroken. De smeltband bepaalt of een tragere of snellere onderbreking plaatsvindt.

Dit mespatroon heeft een rode melderknop die signaleert of de mespatroon is doorgesmolten. De knop zit aan een krachtige onverliesbare draadveer waardoor er geen losse onderdelen in de verdeler terechtkomen. De melder werkt al vanaf 6 Volt.
