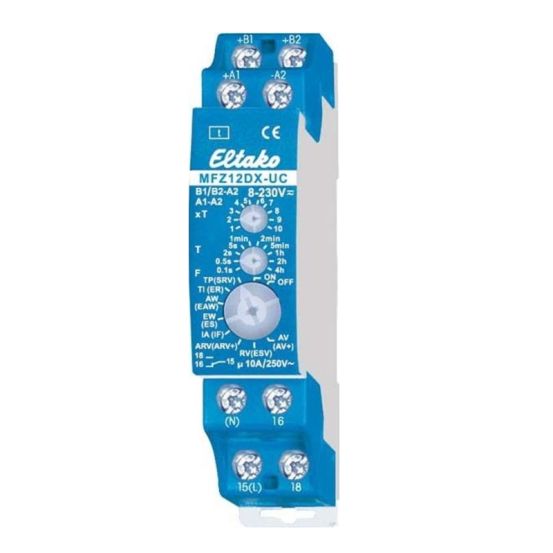

Eltako MFZ12DX - Tijdrelais MFZ12DX-UC

Eltako MFZ12DX tijdrelais MFZ12DX-UC

Betrouwbaarheid, duurzaamheid en creativiteit zijn enkele kernwoorden die Eltako omschrijven. De 68 jaar lange ervaring van Eltako heeft ertoe geleid dat er innovatieve producten ontwikkeld zijn voor gebouwinstallatie en de besturingstechniek. Eltako biedt onder andere dimmers, tijdrelais, schakelrelais, impulsrelais en koppelrelais aan.

Zoekt u naar een tijdrelais dat uw apparaat op een ingestelde tijd schakelt? Dan is het relais uit de serie MFZ12DX iets voor u. Met dit tijdrelais kunt u ervoor zorgen dat een aangesloten groep na een X aantal minuten of seconden in- of uitgeschakeld wordt. Met dit geavenceerde tijdrelais en schakelklok heeft u een multifunctionele topper in handen. Met maar liefst 18 verschillende functies en een multispanning zorgt dit relais voor een onverslaanbare combinatie!

Kenmerken Eltako MFZ12DX tijdrelais MFZ12DX-UC

Dit tijdrelais uit de MFZ12DX serie van Eltako is een analoog instelbaar tijdrelais, welke geschikt is voor gloeilampen tot en met 2000W. Verder beschikt het relais over één potentiaalvrij wisselcontact waarmee u maar liefst 18 verschillende functies kunt instellen. Deze zijn in te stellen na het aansluiten van de voedingsspanning aan de klemmen B1-A2 of B2-A2. De functies bij de aansluiting B1-A2 zijn:
• Vertraagd afvallend (RV)
• Vertraagd opkomend (AV)
• Vertraagd opkomend met geheugen (AV+)
• Impulsgever beginnend met puls (TI)
• Impulsgever beginnend met pauze (TP)
• Impulsgestuurd vertraagd opkomend (IA)
• Inschakelwissend (EW)
• Uitschakelwissend (AW)
• Inschakel- en uitschakelwissend (EAW)
• Vertraagd opkomend en vertraagd afvallend (ARV)
• Permanent aan (ON)
• Permanent uit (OFF).

Bij de klem B2-A2 zijn de volgende functies te gebruiken:
• Impulsschakelaar met afvalvertraging (SRV)
• Relais (ER)
• Inschakel- en uitschakelwissend (EAW)
• Impulsschakelaar (ES)
• Impulsgever (IF)
• Vertraagd opkomend en vertraagd afvallend met geheugen (ARV+)
• Impulsschakelaar met afvalvertraging en uitschakelverwittiging (ESV)
• Vertraagd opkomend met geheugen (AV+)
• Permanent aan (ON)
• Permanent uit (OFF).

Zowel de functie als de tijden worden ingegeven met behulp van draaischakelaars. Het tijdrelais is instelbaar tussen 0,1 seconde en 40 uur. Dankzij het gebruik van bi-stabiele relais ontstaat er geen spoelvermogensverlies noch opwarming zelfs bij ingeschakelde toestand. Het relais heeft verder een stuurspanning van 8-230V en slechts een stand-by verlies van 0,02-0,6W. Bovendien kan dit relais met de Eltako-Duplex-technologie (DX) bij het schakelen van 230V-wisselspanning 50Hz toch in de nuldoorgang schakelen en zodoende het slijten drastisch verminderen. Dit tijdrelais is te monteren op DIN-rail DIN-EN 60715 TH35.
