Eltako ESR61M - Impulsrelais ESR61M-UC

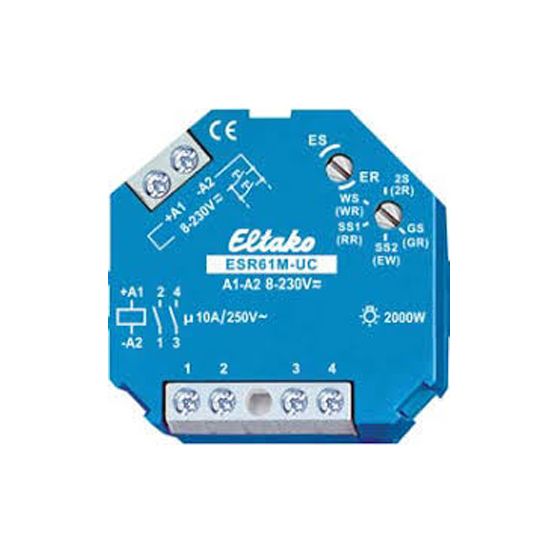

Eltako ESR61M impulsrelais ESR61M-UC

Betrouwbaarheid, duurzaamheid en creativiteit zijn enkele kernwoorden die Eltako omschrijven. De 68 jaar lange ervaring van Eltako heeft ertoe geleid dat er innovatieve producten ontwikkeld zijn voor gebouwinstallatie en de besturingstechniek. Eltako biedt onder andere dimmers, tijdrelais, schakelrelais, impulsrelais en koppelrelais aan. Het elektronische impulsrelais van Eltako wordt ook wel de stille revolutie genoemd. Doordat het relais niet meer opvalt door haar schakelgeluiden, wint het impulsrelais met al haar varianten zeer snel terrein op haar conventionele mechanische collega's. Verder biedt een impulsrelais nog meer andere opties zoals multispanning, multifuncties, schakelen in de nuldoorgang, langere levensduur en een efficiënter energieverbruik!

Kenmerken Eltako ESR61M impulsrelais ESR61M-UC

Dit impulsrelais uit de ES61 serie van Eltako beschikt over twee potentiaalvrije maakcontacten (NO) en is geschikt voor gloeilampen tot 2000W. Door het gebruik van bi-stabiele relais zijn er in bekrachtigde toestand geen spoelverliezen en daardoor geen warmteontwikkeling. Verder heeft het impulsrelais een stuurspanning van 8-230V, geen stand-by verlies, een stroomsterkte van 10A en een zeer gering schakelgeluid. De State-of-the-art hybride technologie zorgt voor een slijtvrije elektronische aansturing met een hoog schakelvermogen van een speciaal relais. Verder is het impulsrelais geschikt voor inbouwmontage.

Met de ES/ER draaischakelaar kunnen de twee functiegroepen van de tweede draaischakelaar geselecteerd worden. Op deze wijze zijn er in totaal 10 functies te kiezen (functies ER wordt tussen haakjes geselecteerd):
• 2S = Impulsrelais met 2 NO
• (2R) = Schakelrelais met 2 NO
• WS = Impulsrelais met 1 NO + 1 NC contact
• (WR) = Schakelrelais met 1 NO + 1 NC contact
• SS1 = Stappenschakelaar 1+1 NO met schakelvolgorde 0 – contact 1 (1-2) – contact 2 (3-4) – contacten 1 + 2
• (RR) = Schakelrelais (ruststroomrelais) met 2 NCen
• SS2 = Stappenschakelaar 1+1 NO met schakelvolgorde 0 – contact 1 – contacten 1 + 2 – contact 2
• (EW) = Inschakelwissend relais met 1 NO + 1 NC, wistijd 1 seconde
• GS = Groepenschakelaar 1+1 NO met schakelvolgorde 0 – contact 1 – 0 – contact 2
• (GR) = Groepenschakelrelais 1+1 NO (relais met wisselende NO)
