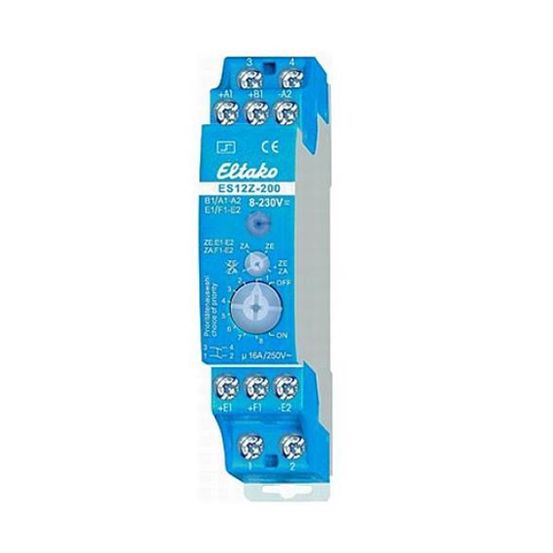

Eltako ES12Z - Impulsrelais ES12Z-200-UC

Eltako ES12Z impulsrelais ES12Z-200-UC

Betrouwbaarheid, duurzaamheid en creativiteit zijn enkele kernwoorden die Eltako omschrijven. De 68 jaar lange ervaring van Eltako heeft ertoe geleid dat er innovatieve producten ontwikkeld zijn voor gebouwinstallatie en de besturingstechniek. Eltako biedt onder andere dimmers, tijdrelais, schakelrelais, impulsrelais en koppelrelais aan. Het elektronische impulsrelais van Eltako wordt ook wel de stille revolutie genoemd. Doordat het relais niet meer opvalt door haar schakelgeluiden, wint het impulsrelais met al haar varianten zeer snel terrein op haar conventionele mechanische collega's. Verder biedt het impulsrelais nog meer andere opties zoals multispanning, multifuncties, schakelen in de nuldoorgang, langere levensduur en een efficiënter energieverbruik. Een reeks van de nieuwste generatie zijn de ES12Z impulsrelais.

Kenmerken Eltako ES12Z impulsrelais ES12Z-200-UC

Dit impulsrelais uit de ES12 serie van Eltako beschikt over twee potentiaalvrije maakcontacten (NO) en is geschikt voor gloeilampen tot 2000W. Door het gebruik van bi-stabiele relais zijn er in bekrachtigde toestand geen spoelverliezen en daardoor geen warmteontwikkeling. Daarnaast heeft dit impulsrelais een stand-by verlies van 0,03-0,4W, een stroomsterkte van 16A en een zeer gering schakelgeluid. De State-of-the-art hybride technologie zorgt voor een slijtvrije elektronische aansturing met een hoog schakelvermogen van een speciaal relais. Verder is dit Eltako impulsrelais geschikt voor montage op een DIN-rail DIN-EN 60715 TH35. Met de bovenste schakelaar kan de dimmer gedeeltelijk of geheel van de centrale besturing losgekoppeld worden. Er zijn verschillende opties mogelijk:
• ZE + ZA = ingangen centraal-aan en centraal-uit zijn actief, waarbij voor centraal-aan een opkomvertraging van 0, 1, 2 of 3 seconden ingesteld kan worden.
• ZE = enkel ingang centraal-aan is actief, een opkomvertraging van 0, 1, 2 of 3 seconden kan ingesteld worden.
• ZA = enkel ingang centraal-uit is actief.
• ZE + ZA (doorgestreept) = ingangen centraal-aan en centraal-uit zijn niet actief. Met de onderste schakelaar zijn er verschillende prioriteiten in te stellen, die bepalen welke andere stuuringangen gesperd zijn als een stuuringang langdurig aangestuurd wordt. Bovendien kunt u bepalen hoe de relais zich moet gedragen bij stroomuitval. Posities 1 tot en met 4 blijft de schakelstand onveranderd, bij posities 5 tot en met 8 wordt bij een stroomuitval uitgeschakeld. De standen geven daarnaast het volgende aan:
• Stand OFF = continue uit.
• Stand ON = continue aan.
• Stand 1 + 5 = Geen prioriteit (fabrieksstand).
• Stand 2 + 6 = Prioriteit voor centraal-aan en –uit. Centraal-uit heeft een hogere prioriteit dan centraal-aan.
• Stand 3 + 7 = Prioriteit voor centraal- aan en –uit. Centraal-aan heeft een hogere prioriteit dan centraal-uit.
• Stand 4 + 8 = Prioriteit voor lokale besturing.
