EcoDim Basiselement - Dimmer ECO-DIM.11 Druk/draai

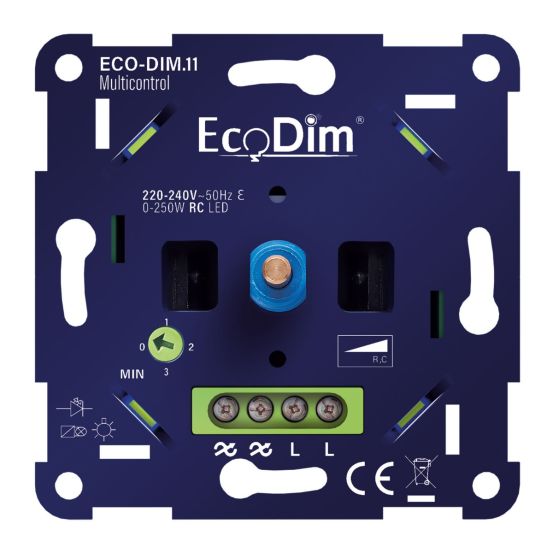

EcoDim Basiselement dimmer ECO-DIM.11 Multicontrol

EcoDim biedt kwalitatieve en betaalbare LED dimmers voor iedereen. Daarom heeft EcoDim voor beide dimtechnieken een geschikte dimmer, namelijk een voor faseaansnijding en een voor faseafsnijding. Ook heeft EcoDim een dimmer welke geschikt is voor beide dimtechnieken. Om de keuze voor een dimmer nog eenvoudig te maken is het bereik van EcoDim dimmers zeer groot. Zo hoeft men niet op te letten hoeveel wattage er minimaal moet of maximaal mag worden aangesloten. Wilt u de dimmer integreren in uw huidige schakelmateriaal? Dat kan! EcoDim dimmers zijn namelijk geschikt voor ieder merk afdekmateriaal in Nederland en België.

Kenmerken EcoDim Basiselement dimmer ECO-DIM.11 Multicontrol

Deze ECO-DIM.11 Multicontrol dimmer van EcoDim is te gebruiken in een wisselschakeling met meerdere multicontrol dimmers. Wanneer u dus twee (of meerdere) van deze multicontrol dimmers gebruikt in een wisselschakeling kan dezelfde groep lampen op meerdere plekken in de schakeling gedimd worden. De multi wissel dimmer is geschikt voor het schakelen en dimmen van gloeilampen (max. 300W), HV-halogeenlampen (max. 300W), laagspanningslampen met dimbare elektronische trafo's (max. 300W), energie-/spaarlampen (max. 300W) en HV-LED lampen (max. 250W). De multicontrol draaidimmer werkt volgens het faseafsnijdingsprincipe (trailing edge). Hiermee is de LED dimmer geschikt voor maar liefst meer dan 90% van alle LED lampen. De multi wissel dimmer heeft een groot bereik van maar liefst 0-250W. Dit betekent dat u dus al één dimbare LED lamp van 1W op de dimmer kunt aansluiten. Overigens betekent een minimaal wattage van 0W niet dat iedere LED lamp tot 0% terug kan worden gedimd. De kwaliteit van de dimbare LED driver speelt hierin een belangrijke rol. Wanneer deze van hoge kwaliteit is kunt u uw LED lamp met deze LED dimmer helemaal tot 0W terug dimmen. Met de MIN potmeter stelt u handmatig het minimale lichtniveau van de aangesloten LED lampen in. De soft-start van de LED dimmer zorgt ervoor dat de LED lampen op de laatst gebruikte dimstand aangezet kunnen worden. Zo ontstaat er altijd een rustige opstart van de lampen en wordt een eventuele 'flits' van 100% licht voorkomen.

De ECO-DIM.11 Multicontrol dimmer is de ideale dimmer voor een hotelschakeling/wisselschakeling en kruisschakeling. In het geval van een hotelschakeling kunt u vanuit 2 verschillende plekken uw LED lampen bedienen. Waar u normaliter bij een hotelschakeling slechts één dimmer en één of enkele schakelaar kunt gebruiken, is deze multicontrol dimmer geschikt om met meerdere dimmers één groep te bedienen/dimmen. Het is mogelijk om tot wel twintig van deze dimmers op eenzelfde groep lampen aan te sluiten. De multi wissel dimmer dimt uw LED lampen (werkend op faseafsnijding) geheel geruisloos. Dat betekent geen zoemende dimmer of LED lampen! Daarnaast is de dimmer ook voorzien van ventilatiegaten aan de achterkant. Deze voeren de (geringe) warmte die in de LED dimmer ontstaat optimaal af. Ook is de LED dimmer uitgerust met extra elementen die de dimmer beschermen tegen overbelasting en stoorsignalen.

Verder kan de inbouw LED dimmer in iedere normale inbouwdoos worden gemonteerd. Via de schroefgaten in de grondplaat is de LED dimmer met schroeven in een inbouwdoos met schroefgaten te bevestigen. De LED dimmer is niet voorzien van inbouwklemmen, waardoor hij een inbouwdiepte heeft van slechts 23mm. De multi wissel dimmer is ook in een normale opbouwdoos te plaatsen, zodat u er een opbouw dimmer van kunt maken.

De EcoDim ECO-DIM.11 Multicontrol faseafsnijdingsdimmer kan worden afgewerkt met alle merken schakelmateriaal uit zowel Nederland als België. Voor enkele merken is het nodig de compatibele hulpstukjes erbij te bestellen. De dimmer kan worden afgewerkt met:
• ABB Busch-Jaeger, mits gebruik hulpstukken (met uitzondering van 6540-7x)
• Jung, mits gebruik hulpstukken
• Gira
• Hager Berker
• Peha
• Niko, mits gebruik hulpstukken (met uitzondering van XXX-31003 en PR20)
• Schneider Electric Merten 51xx en System M
• Kopp

De inbouw LED dimmer kan niet worden gecombineerd met:
• Schneider Electric Merten 57xx
• Dimmerknop met D-vormig gat, zoals Wintop, Plieger, GAMMA Everest
• Dimmerknop met kliksysteem/klembevestiging, zoals ABB Busch-Jaeger 6540-7 en Niko XXX-31003

Daarnaast wordt de dimmer geleverd met 3 hulpstukjes. Zo kunt u de dimmerknoppen van ABB Busch-Jaeger, Jung en Niko optimaal pasbaar maken op de dimmer. Voor ABB Busch-Jaeger gebruikt u het verdikkingsknopje en het ijzeren plaatje. Voor Niko is alleen het ijzeren plaatje nodig. Daarnaast zijn voor Jung speciale schroefjes meegeleverd om het afdekraam vast te schroeven. Andere A-merken schakelmateriaal kunt u zonder hulpstukken op de dimmer plaatsen.

Verder zijn geschikte merken LED lampen om met de EcoDim dimmer ECO-DIM.11 Multicontrol te combineren: Philips, Osram, Megaman, Sylvania, IKEA, Livarno Lux (Lidl) en EcoBright. Niet geschikt zijn LED lampen van: Pharox, Calex E14 met gedraaid staafje of Gold serie en Handson.
