EcoDim Basiselement - Dimmer ECO-DIM.03 Druk/draai

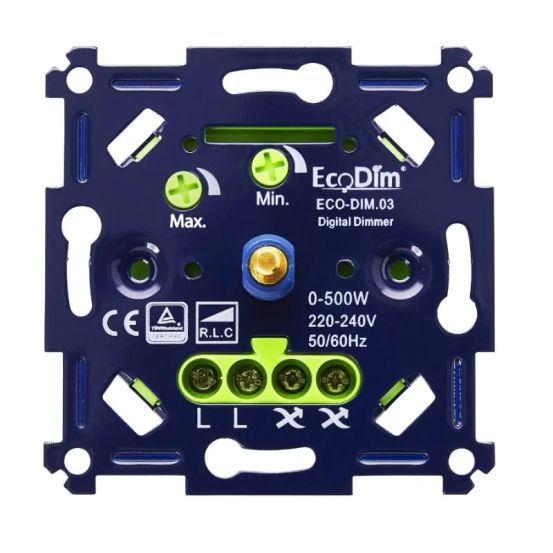

EcoDim Basiselement dimmer ECO-DIM.03

EcoDim biedt kwalitatieve en betaalbare LED dimmers voor iedereen. Daarom heeft EcoDim voor beide dimtechnieken een geschikte dimmer, namelijk een voor faseaansnijding en een voor faseafsnijding. Ook heeft EcoDim een dimmer welke geschikt is voor beide dimtechnieken. Om de keuze voor een dimmer nog eenvoudig te maken is het bereik van EcoDim dimmers zeer groot. Zo hoeft men niet op te letten hoeveel wattage er minimaal moet of maximaal mag worden aangesloten. Wilt u de dimmer integreren in uw huidige schakelmateriaal? Dat kan! EcoDim dimmers zijn namelijk geschikt voor ieder merk afdekmateriaal in Nederland en België.

Kenmerken EcoDim Basiselement dimmer ECO-DIM.03

Deze ECO-DIM.03 dimmer van EcoDim is geschikt voor het schakelen en dimmen van gloeilampen (max. 600W), HV-halogeenlampen (max. 600W), laagspanningslampen met dimbare elektronische trafo's (max. 600W), energie-/spaarlampen (max. 600W) en HV-LED lampen (max. 500W). De draaidimmer werkt zowel volgens het faseafsnijdings- als faseaansnijdingsprincpe (RLC). Hiermee is de LED dimmer geschikt voor vrijwel alle LED lampen. De universele dimmer heeft een groot bereik van maar liefst 0-500W. Hierdoor is de LED dimmer ideaal voor groepen LED lampen met een hoog totaalwattage, veelvoorkomend in horecagelegenheden of bij het gebruik van LED panelen en LED lampen met hoog wattage. Dit grote bereik betekent dat u dus al één dimbare LED lamp van 1W op de dimmer kunt aansluiten, maar ook LED lampen met een totaal vermogen van 450W! Overigens betekent een minimaal wattage van 0W niet dat iedere LED lamp tot 0% terug kan worden gedimd. De kwaliteit van de dimbare LED driver speelt hierin een belangrijke rol. Wanneer deze van hoge kwaliteit is kunt u uw LED lamp met deze LED dimmer helemaal tot 0W terug dimmen. Met de COARSE potmeter stelt u handmatig de maximale dimbaarheid (dus minimale lichtoutput) en lichtstabiliteit van de aangesloten LED lampen in.

De ECO-DIM.03 dimmer is geschikt voor een hotelschakeling/wisselschakeling en kruisschakeling. In het geval van een hotelschakeling kunt u vanuit 2 verschillende plekken uw LED lampen bedienen. Wij raden aan om dit slechts met één dimmer te doen en aan de andere kant een schakelaar. De dubbele L-aansluiting maakt doorverbinding van de fasedraad mogelijk. Hierdoor kunt u bijvoorbeeld de dimmer dooverbinden naar een naastgelegen stopcontact. De dimmer dimt uw LED lampen (werkend op faseafsnijding of faseaansnijding) geheel geruisloos. Dat betekent geen zoemende dimmer of LED lampen! Daarnaast is de dimmer ook voorzien van ventilatiegaten aan de achterkant. Deze voeren de (geringe) warmte die in de LED dimmer ontstaat optimaal af. Ook is de LED dimmer uitgerust met extra elementen die de dimmer beschermen tegen overbelasting en stoorsignalen.

Verder kan de inbouw LED dimmer in iedere normale inbouwdoos (met of zonder schroefgaten) worden gemonteerd. Via de schroefgaten in de grondplaat is de LED dimmer met schroeven in een inbouwdoos met schroefgaten te bevestigen. Eveneens kan de dimmer middels de schroeven van de inbouwklemmen in een inbouwdoos zonder schroefgaten worden geklemd. Bovendien kunnen de inbouwklemmen van de dimmer worden verwijderd in het geval dat de inbouwdoos zeer smal is. De inbouw dimmer is ook in een normale opbouwdoos te plaatsen, zodat u er een opbouw dimmer van kunt maken.

De ECO-DIM.03 dimmer kan namelijk worden afgewerkt met alle merken schakelmateriaal uit zowel Nederland als België, namelijk:
• ABB Busch-Jaeger (met uitzondering van 6540-7x)
• Jung
• Gira
• Hager Berker
• Peha
• Niko (met uitzondering van XXX-31003 en PR20)
• Schneider Electric Merten 51xx en System M
• Kopp

De inbouw LED dimmer kan niet worden gecombineerd met:
• Schneider Electric Merten 57xx
• Dimmerknop met D-vormig gat, zoals Wintop, Plieger, GAMMA Everest
• Dimmerknop met kliksysteem/klembevestiging, zoals ABB Busch-Jaeger 6540-7 en Niko XXX-31003

Daarnaast wordt de ECO-DIM.03 dimmer geleverd met 2 hulpstukjes. Zo kunt u de dimmerknoppen van ABB Busch-Jaeger, Jung en Niko optimaal pasbaar maken op de dimmer. Voor ABB Busch-Jaeger gebruikt u het verdikkingsknopje en het ijzeren plaatje. Voor Niko is alleen het ijzeren plaatje nodig. Andere A-merken schakelmateriaal kunt u zonder hulpstukken op de dimmer plaatsen.

Verder zijn geschikte merken LED lampen om met de EcoDim dimmer ECO-DIM.03 te combineren: Philips, Osram, Megaman, Sylvania, IKEA, Livarno Lux (Lidl) en EcoBright. Niet geschikt zijn LED lampen van: Pharox, Calex E14 met gedraaid staafje of Gold serie en Handson.
