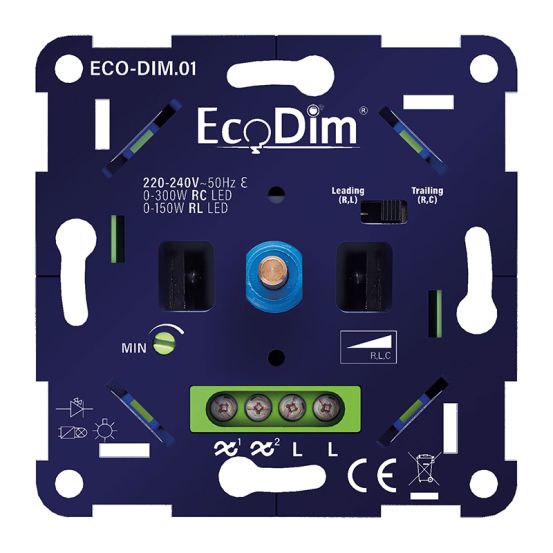

EcoDim Basiselement - Dimmer ECO-DIM.01 Druk/draai

EcoDim Basiselement dimmer ECO-DIM.01

EcoDim biedt kwalitatieve en betaalbare LED dimmers voor iedereen. Daarom heeft EcoDim voor beide dimtechnieken een geschikte dimmer, namelijk een voor faseaansnijding en een voor faseafsnijding. Ook heeft EcoDim een dimmer welke geschikt is voor beide dimtechnieken. Om de keuze voor een dimmer nog eenvoudig te maken is het bereik van EcoDim dimmers zeer groot. Zo hoeft men niet op te letten hoeveel wattage er minimaal moet of maximaal mag worden aangesloten. Wilt u de dimmer integreren in uw huidige schakelmateriaal? Dat kan! EcoDim dimmers zijn namelijk geschikt voor ieder merk afdekmateriaal in Nederland en België.

Kenmerken EcoDim Basiselement dimmer ECO-DIM.01

Deze ECO-DIM.01 dimmer van EcoDim is geschikt voor het schakelen en dimmen van gloeilampen (max. 300W), HV-halogeenlampen (max. 300W), laagspanningslampen met magnetische trafo (max. 300W) en HV-LED lampen (max. 300W (bij RC) en max. 150W (bij RL)). De draaidimmer werkt zowel volgens het faseafsnijdings- als faseaansnijdingsprincpe (RLC). Hiermee is de LED dimmer geschikt voor vrijwel alle LED lampen. De universele LED dimmer heeft een groot bereik van 0-300W voor faseafsnijdende (RC) LED lampen en 0-150W voor faseaansnijdende (RL) LED lampen. Middels een schuifje op de LED dimmer kunt u de dimtechniek instellen. Afhankelijk van de kwaliteit van de dimbare driver in de gebruikte LED lampen dient er minimaal 1W (goede kwaliteit) of 5W (lage kwaliteit) op de dimmer aangesloten te worden. Met de MIN potmeter stelt u handmatig eenmalig de meest optimale dimbaarheid en lichtstabiliteit van de aangesloten LED lampen in.

De ECO-DIM.01 dimmer is geschikt voor een hotelschakeling/wisselschakeling en kruisschakeling. In het geval van een hotelschakeling kunt u vanuit 2 verschillende plekken uw LED lampen bedienen. Wij raden aan om dit slechts met één dimmer te doen en aan de andere kant een schakelaar. De dimmer dimt uw LED lampen geheel geruisloos. De toegevoegde wol is namelijk geluiddempend en voorkomt trillingen tegen andere onderdelen in de dimmer. Daarnaast is de dimmer ook voorzien van ventilatiegaten aan de achterkant. Deze voeren de (geringe) warmte die in de LED dimmer ontstaat optimaal af. Ook is de LED dimmer uitgerust met extra elementen die de dimmer beschermen tegen overbelasting en stoorsignalen.

Verder kan de inbouw LED dimmer in iedere normale inbouwdoos (met of zonder schroefgaten) worden gemonteerd. Via de schroefgaten in de grondplaat is de LED dimmer met schroeven in een inbouwdoos met schroefgaten te bevestigen. Eveneens kan de dimmer middels de schroeven van de inbouwklemmen in een inbouwdoos zonder schroefgaten worden geklemd. Bovendien kunnen de inbouwklemmen van de dimmer worden verwijderd in het geval dat de inbouwdoos zeer smal is. De inbouw dimmer is ook in een normale opbouwdoos te plaatsen, zodat u er een opbouw dimmer van kunt maken.

De ECO-DIM.01 LED dimmer kan worden afgewerkt met alle merken schakelmateriaal uit zowel Nederland als België, namelijk:
• ABB Busch-Jaeger (met uitzondering van 6540-7x)
• Jung
• Gira
• Hager Berker
• Peha
• Niko (met uitzondering van XXX-31003 en PR20)
• Schneider Electric Merten 51xx en System M
• Kopp

De inbouw LED dimmer kan niet worden gecombineerd met:
• Schneider Electric Merten 57xx
• Dimmerknop met D-vormig gat, zoals Wintop, Plieger, GAMMA Everest
• Dimmerknop met kliksysteem/klembevestiging, zoals ABB Busch-Jaeger 6540-7 en Niko XXX-31003

Daarnaast wordt de dimmer geleverd met 2 hulpstukjes. Zo kunt u de dimmerknoppen van ABB Busch-Jaeger, Jung en Niko optimaal pasbaar maken op de dimmer. Voor ABB Busch-Jaeger gebruikt u het verdikkingsknopje en het ijzeren plaatje. Voor Niko is alleen het ijzeren plaatje nodig. Andere A-merken schakelmateriaal kunt u zonder hulpstukken op de dimmer plaatsen.

Let op: Slechts 10%-20% van de LED lampen in Nederland en België werkt op faseaansnijding. Er dient dus specifiek bij uw LED lamp of LED driver aangegeven staan dat deze op faseaansnijding werkt.
