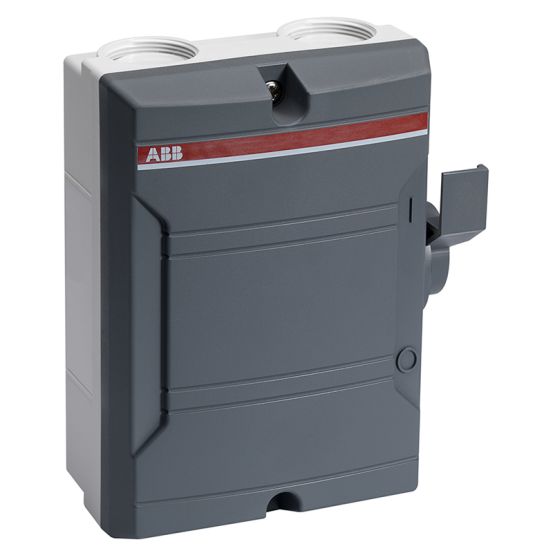

ABB Haf biedt verschillende schakelaars aan, waaronder de werkschakelaar uit de BW TPN. Een werkschakelaar is bedoeld om (mechanisch) veilig te kunnen werken aan een motor of machine en dient daarom altijd voorzien te zijn van een mogelijkheid tot hangslotvergrendeling. Dankzij de werkschakelaar wordt het gevaar van plotselinge inschakeling voorkomen.
De werkschakelaar uit de BW TPN serie van ABB Haf heeft 3 polen en is naast het gebruik als werkschakelaar ook als lastscheider te gebruiken. Daaarnaast heeft de werkschakelaar een nominale continustroom van 25A en een bedrijfsspanning van 690V. De behuizing van de werkschakelaar is gemaakt van stijf polycarbonaat, is UV-beschermd én beschermd tegen waterstralen onder lage druk (IP65). De kabelinvoeren zijn voorzien van schroefdraad en hebben uitsparingen voor twee parallelle kabels, zowel van boven als van onder. Verder zijn de membraantules inbegrepen (IP54). Het handvat heeft de mogelijkheid tot één hangslot en het deksel is vergrendeld. De schakelaar is gemaakt voor een 5-draads systeem en heeft een vaste neutrale aansluiting en PE-aansluiting. De terminals zijn bovendien gemakkelijk toegankelijk voor eenvoudige installatie.
Specificaties
Meer informatie
Aansluiting
N.v.t.
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten maak
0
Aantal hulpcontacten verbreek
0
Aantal hulpcontacten wissel
0
Aantal polen
3
Apparaatbouwvorm
Compleet apparaat in behuizing
Bediening
Hendel
Bedrijfsspanning (meetspanning)
400-690 V
Behuizing
Kunststof
Beschermingsgraad (IP)
IP54
Beschermingsgraad frontzijde (IP)
IP65
Draadlengte
N.v.t.
Geschikt voor tussenbouw
Nee
Geschikt voor veiligheidsschakelaar
Ja
Geschikt voor verdelerinbouw
Nee
Geschikt voor vloerbevestiging
Ja
Kleur bedieningselement
Grijs
Kleur
Grijs
Max. Nominale bedrijfsspanning Ue bij AC
690 V
Meer informatie
Modulaire uitvoering
Nee
Montagewijze
Opbouw
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Nominale continustroom (AC-21 / 400 V)
25 A
Nominale continustroom Iu
25 A
Nominale continustroom Lu
25 A
Nominale continustroom, AC-21, 400 V
25 A
Nominale vermogen (AC-23 / 690 V)
0 kW
Nominale vermogen bij AC-3, 400 V
7.5 kW
Nominale vermogen, AC-23, 400 V
7.5 kW
Schakelfunctie
Aan/uit
Schakelstroom
25 A
Spanningsuitschakelaar optioneel
Nee
Uitschakelspoel optioneel
Nee
Uitvoering als hoofdschakelaar
Nee
Uitvoering als noodstopinrichting
Nee
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als werkschakelaar
Ja
Uitvoering lastscheider
Ja
Uitvoering van het bedieningselement
Tuimelaar
Uitvoering werkschakelaar
Ja
Vergrendelbaar
Ja
