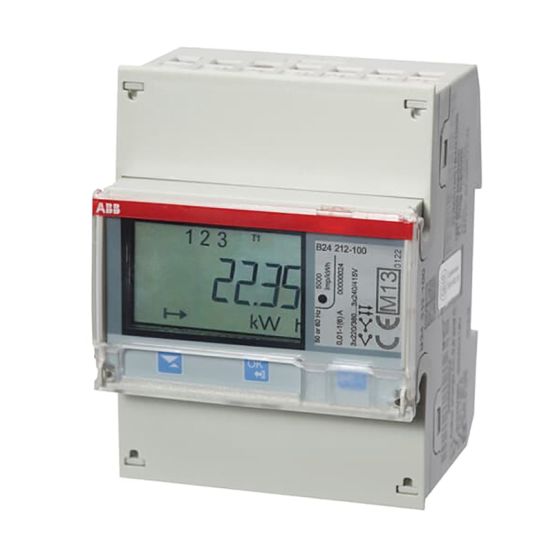

ABB Haf B24 - KWH-meter B24 212-100

ABB Haf System Pro M KWH-meter B24 212-100

Het nieuwe System Pro M compact is de meest complete reeks mini-vermogensschakelaars en aardlekschakelaars die er op de markt te vinden is. Deze modulaire DIN-rail producten bieden een breed scala aan functies. Geïntegreerd in een elektrische installatie bieden ze veel voordelen voor de gebruiker. De ABB System Pro M KWH-meter is (afhankelijk van het model) geschikt voor het meten, registreren, monitoren en online uitlezen van het energieverbruik. De ABB Haf KWH-meters worden geleverd in 3 series; A-serie, B-serie en C-serie. De A- en B-series zijn standaard MID-gecertificeerd. Voor de C-serie is dit optioneel. De System Pro M B-serie bestaat uit basis energiemeters voor installaties tot 65A die rechtstreeks of via een transformator worden aangesloten voor stroom en spanning (CT). De B24 energiemeters zijn compacte en veelzijdige KWH-meters geschikt voor 3-fase toepassingen. De B24 KWH-meter meet actieve energie met nauwkeurigheidsklasse Klasse B (Cl. 1) en reactieve energie met nauwkeurigheidsklasse 2. Ook is de B24 KWH-meter voorzien van een apart import- en exporttelwerk. Verder zijn de B24 energiemeters geschikt voor gebruik in commerciële gebouwen en woonhuizen.

Kenmerken ABB Haf System Pro M KWH-meter B24 212-100

Deze B24 KWH-meter van ABB Haf is een 3-fase energiemeter geschikt voor indirecte meting, met enkeltarief. Daarnaast bedraagt de maximale stroom 6A. Op het 6 digit LCD display worden het energieverbruik en instrumentatiewaarden weergegeven. Data van de B24 kan worden uitgelezen via de pulsuitgang of de Modbus interface. De volgende elektrische eigenschappen kunnen worden uitgelezen: power factor, actieve energie (W), reactieve energie, schijnbaar vermogen, stroom (A) en voltage (V). De 3-fase energiemeter wordt met behulp van een stroomtransformator worden aangesloten voor 5A. Deze worden veelal in hoofdverdelers toegepast. Het bedienen van de System Pro M B24 KWH-meter gaat gemakkelijk door middel van de druktoets onder het display. Daarnaast heeft de System Pro M B24 KWH-meter een uitgang die gebruikt kan worden als pulsuitgang of een alarmuitgang. De alarminstellingen zijn eenvoudig in te stellen met de druktoets. Verder is het stroomverbruik van de energiemeter zeer laag, minder dan 1,6VA. Hiermee is de KWH-meter zuinig op lange termijn en geschikt voor grote meterpopulaties. Bovendien is deze B24 KWH-meter MID-gecertificeerd.
