ABB Busch-Jaeger Basiselement - Schakelaar 2000/5 USR-503 Serieschakelaar

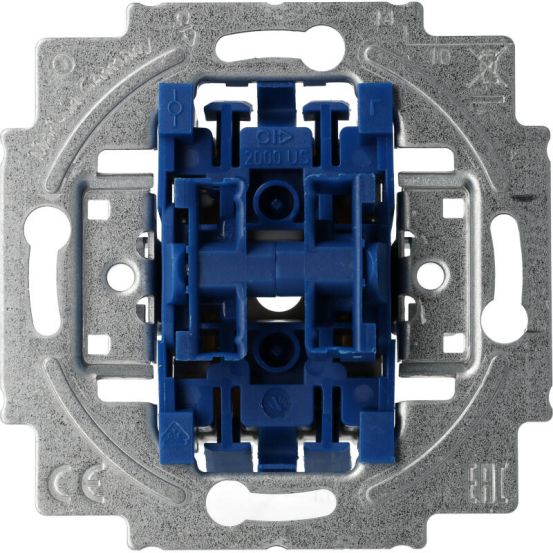

ABB Busch-Jaeger Basiselement schakelaar 2000/5 USR-503

Schakelmateriaal is vrijwel altijd samengesteld uit drie onderdelen: het basiselement, de centraalplaat en het afdekraam. Het onzichtbare basiselement is misschien wel het belangrijkste onderdeel. Deze worden gemonteerd in een inbouwdoos in de muur en zijn verantwoordelijk voor de werking van uw schakelmateriaal. Busch-Jaeger basiselementen zijn geschikt voor alle designs schakelmateriaal van Busch Jaeger. Van wisselschakelaar tot driestandenschakelaar, van USB wandcontactdoos tot datacontactdoos; u vindt altijd een geschikt basiselement in het uitgebreide assortiment van Busch-Jaeger.

Kenmerken ABB Busch-Jaeger Basiselement schakelaar 2000/5 USR-503

Deze serieschakelaar van Busch-Jaeger bevat 2 knoppen op één sokkel en wordt gebruikt voor het apart aan en uit schakelen van 2 lampen vanuit 1 plaats in uw woning. De contacten van de serie schakelaar zijn 1-polig. De lamp van beide contacten is alleen te bedienen met deze schakelaar (combineren met een andere (wissel/hotel) schakelaar is niet mogelijk). De schakelaar van de serie schakelaar ''kantelt'' als de lamp aan is, en ''kantelt'' weer terug als de lamp uit gezet wordt.

Toepassing van ABB Busch-Jaeger schakelaar 2000/5 USR-503:
Een serieschakelaar bevat 2 drukknoppen die kunnen worden gebruikt om 2 lampen aan/uit te schakelen. Bijvoorbeeld als u de linkse drukknop schakelt de lamp in de woonkamer en de rechtse drukknop schakelt de lamp in de eetkamer.

Hoe monteer ik mijn schakelaar:
Sluit de bruine VD-draad (massieve kern) aan op het L contactpunt. Sluit de zwarte VD-draad (massieve kern) van de eerste lamp aan op het linkse contactpunt met pijltje en sluit de zwarte VD-draad (massieve kern) van de tweede lamp aan op het rechtse contactpunt met pijltje.

Een aansluitschema voor het aansluitschema van de ABB Busch-Jaeger 2000/5 USR-503 serie schakelaar vindt u bij afbeelding van de serie schakelaar.
